PARTITORE DI CARICA E CONDENSATORI IN SERIE-PARALLELO

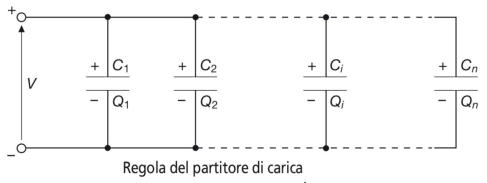

Regola del partitore di carica La regola del partitore di carica consente di calcolare le cariche parziali sui singoli condensatori in parallelo, in funzione della carica totale, senza dover ricorrere al calcolo della tensione. Considerando il condensatore i-esimo del parallelo della sottostante figura, la tensione è data da:
La stessa tensione è pari a:
e, quindi:
da cui si ricava:
Si può quindi affermare che: nel collegamento in parallelo la carica su ogni condensatore è pari alla carica totale per il rapporto tra la capacità del condensatore considerato e quella totale. Nel caso di n condensatori in parallelo di uguale capacità, la precedente relazione diventa:
da cui si ricava
ossia su condensatori in parallelo di uguale capacità la carica totale si divide in parti uguali.
Esempio: Tre condensatori in parallelo, di capacità C1= C, C2= 2 C, C3= 3 C sono collegati in parallelo e hanno carica totale QT = 600 μC. Calcolare le cariche parziali
Essendo Ceq = C1+ C2+ C3= C + 2 C + 3 C = 6 C, con l’applicazione della nota relazione si ottiene:
Condensatori in serie-parallelo Per calcolare la capacità equivalente, le cariche e le tensioni parziali nel caso di reti capacitive dove sono presenti collegamenti di tipo serie e di tipo parallelo, basta applicare le regole viste nei paragrafi precedenti, come illustrato nell’esempio seguente. In generale, analogamente a come si opera nelle reti con resistori, si inizia a risolvere la rete partendo dai lati più lontani dal generatore che impone la tensione sui condensatori.

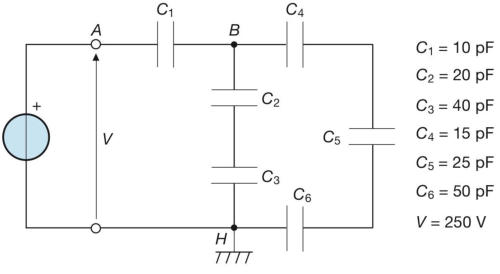

Esempio: Per la sottostante rete, calcolare la capacità equivalente, la carica totale e le tensioni parziali.

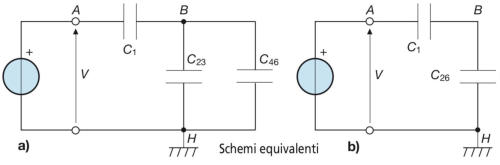

Riducendo le serie C2-C3 e C4-C5-C6 ai condensatori equivalenti si ottiene i circuiti di figura a) dove:
Sostituendo al parallelo C23-C46 la capacità equivalente;
ottiene lo schema di figura b), per il quale è immediato il calcolo della capacità equivalente:
La carica totale è data da
Applicando la regola del partitore di tensione allo schema di figura b) si ottiene:
Riapplicando tale regola tra i nodi B e H, nello schema di partenza, si calcolano le tensioni parziali sugli altri condensatori.

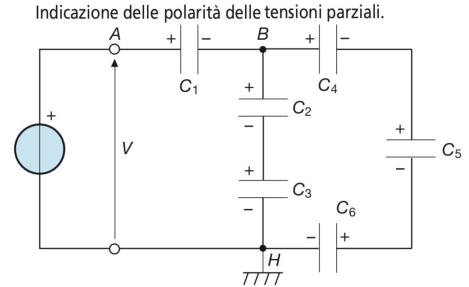

Per stabilire le polarità dei vari condensatori basta tener presente che tutte le armature dirette verso il punto A (punto della rete di polarità positiva a potenziale maggiore) si caricheranno positivamente e le altre negativamente, come evidenziato sullo schema della sottostante figura.
