LE INDUTTANZE - Coefficiente di Autinduzione [D]
Coefficiente di Autoinduzione

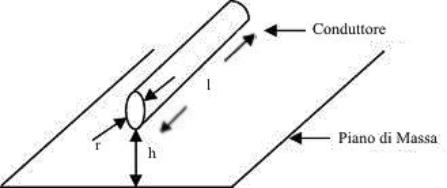

INDUTTANZA DI UNA LINEA COSTITUITA DA UN
CONDUTTORE CILINDRICO PARALLELO ALLA MASSA,
USATA COME FILO DI RITORNO.
espressa in uHenry
Le diverse grandezze lineari sono espresse in metri, dove h rappresenta la distanza
del conduttore dalla massa.
Quando il raggio r del conduttore è molto piccolo rispetto alla lunghezza, la
precedente espressione può essere semplificata in :
Per (2h/l) < uHenry
Per (l/2h) <1 uHenry
I fattori P e Q, funzioni rispettivamente di 2h/l e l/2h, possono essere determinate tramite
l'uso della segunte tabella.
Valori di P e Q in funzione dei rapporti 2h/l e l/2h
2h/l
P
l/2h
Q
0,1
0,0000
0,0
1,0000
0,1
0,0975
0,1
1,0499
0,2
0,1900
0,2
1,0997
0,3
0,2778
0,3
1,1489
0,4
0,3608
0,4
1,1975
0,5
0,4393
0,5
1,2452
0,6
0,5136
0,6
1,2918
0,7
0,5840
0,7
1,3373
0,8
0,6507
0,8
1,3819
0,9
0,7139
0,9
1,4251
1,0
0,7740
1,0
1,4672
