TIPI DI ABERRAZIONE DELL’IMMAGINE
Tipi di aberrazione dell'immagine
Abbiamo sostanzialmente due gruppi di aberrazioni:
1) Aberrazione monocromatica
Rappresenta un gruppo di aberrazioni che avviene sia per
sistemi riflettenti (specchi) che rifrattivi (lenti) per la cui
analisi e valutazione dell’entità è meglio utilizzare luce mono-
-cromatica (di una stessa lunghezza d’onda). In linea di princi-
-pio non dipende dal valore della lunghezza d’onda incidente
2) Aberrazione cromatica
Rappresenta un gruppo di aberrazioni che avviene solo sui
sistemi rifrattivi (a lenti) e che è strettamente connesso al
diverso comportamento di ogni lunghezza d’onda incidente e
passante attraverso i mezzi trasparenti che compongono le
lenti.
1) Aberrazione monocromatica :
a) Aberrazione sferica
b) Coma
c) Astigmatismo
d) Curvatura di campo
e) Distorsione
Di queste cinque solo quella sferica è una aberrazione assiale.Le altre sono tutte aberrazioni
di “fuori asse” o tendenzialmente periferiche

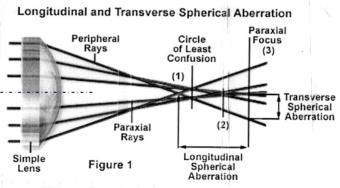

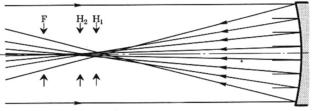

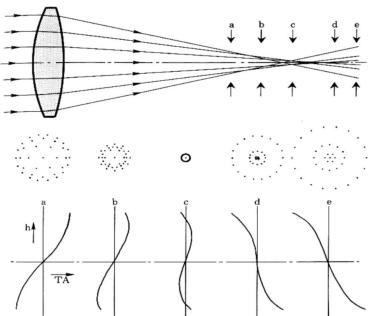

A) ABERRAZIONE SFERICA I raggi di luce paralleli all'asse ottico che entrano a diverse
altezze h vanno a fuoco in differenti punti lungo l’asse ottico.
Il punto F è detto fuoco parassiale.
E’ quantizzata attraverso due parametri:
•
Aberrazione sferica longitudinale (LA)
•
Aberrazione sferica trasversale (TA)
B) COMA
La presenza del coma si manifesta sui fasci di luce che incidono in direzione obliqua
rispetto all'asse ottico. Può essere vista come una sorta di aberrazione sferica
decentrata però verso la periferia.
E’ una aberrazione fastisiosa in quanto la figura di scattering è asimmetrica è non mi
permette di individuare l’esatta posizione della mia stella

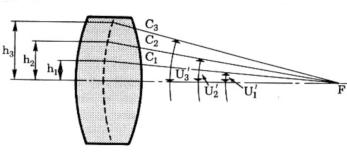

CONDIZIONE DI ABBE (per sistemi Coma-free)
per ogni raggio entrante dove C è costante
La condizione di ABBE fa andare ogni angolo in F
Un sistema COMA-free di tal genere implica pure ABERR.SFERICA-free, è detto APLANATICO

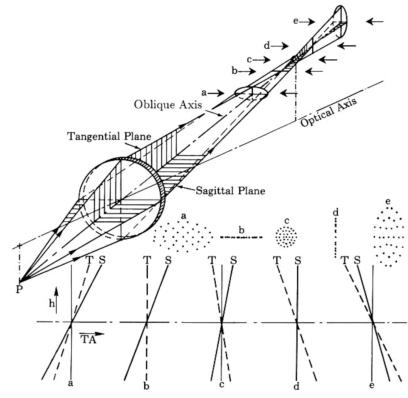

D) Astigmatismo
L’astigmatismo è forse la più difficile
aberrazione da comprendere.
Esso emerge ogni qual volta ci sia
differenza tra la potenza ottica del
sistema nel piano tangenziale ed
in quello sagittale
Nella figura i raggi del piano
Tangenziale vanno a fuoco in b
mentre quelli del piano Sagittale
vanno a fuoco in d. La via di
mezzo è nel punto c.
L’astigmatismo porta ad una
considerevole perdita in
contrasto e risoluzione

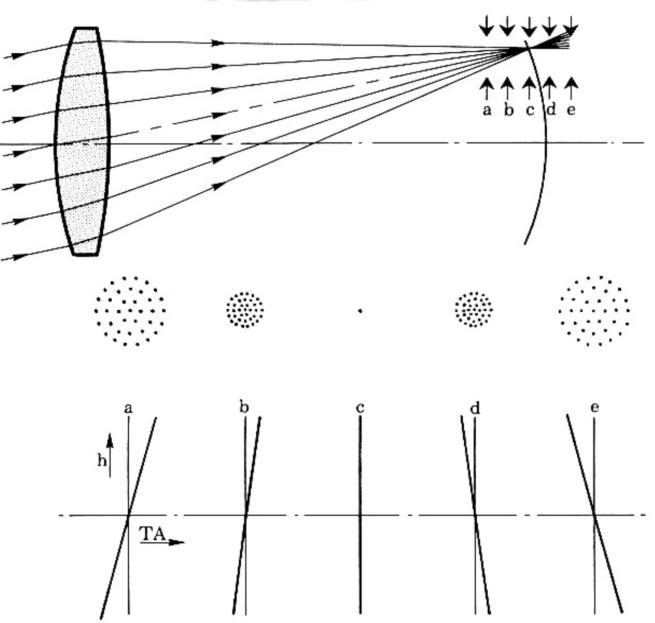

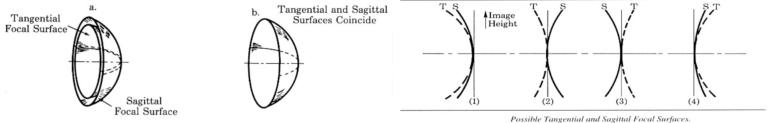

D) CURVATURA DI CAMPO
Con curvatura di campo si intende che l’immagine completamente a fuoco giace su una
superficie curva anziché piana.
Molti dei sistemi ottici che verranno discussi soffrono di curvatura di campo
L’uso dello spianatore di campo utilizzato proprio per riportare su un piano la superficie
focale curva è indispensabile soprattutto in fotografia.

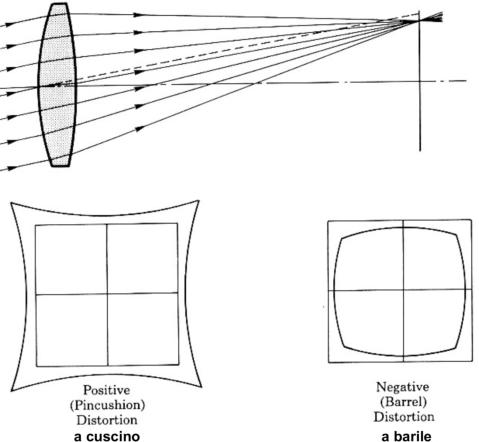

E) Distorsione
La distorsione non è una vera e propria aberrazione perché influenza solamente la scala
dell’immagine anziché la sua definizione e risoluzione.
