SISTEMA OTTICO DI UN TELESCOPIO

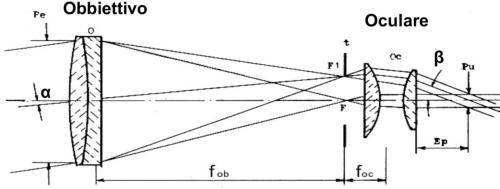

L’obbiettivo è costituito da due lenti a diversa dispersione. La prima lente è positiva ed è detta di Crown, l’altra è negativa ed è detta di Flint. In tale sistema abbiamo due gruppi di lenti (obbiettivo ed oculare) separati dalle loro lunghezze focali (fop + foc). Un fascio parallelo entra nell’obbiettivo, un fascio parallelo esce dall’oculare. L’ingrandimento M La pupilla di ucita Pu Rapporto focale =

Sistema ottico di un telescopio (rifrattore)

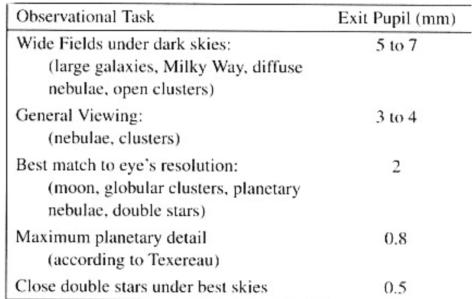

Pupille di uscita consigliate nell’osservazione del cielo profondo (per la selezione dell’appropriato oculare)

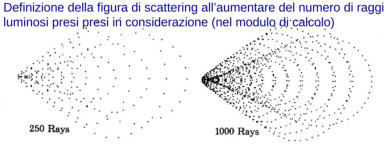

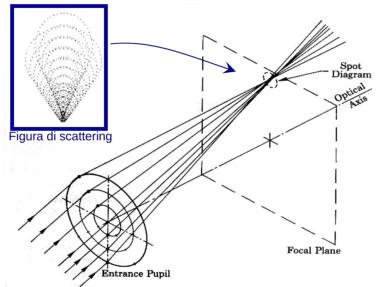

Le Aberrazioni dell'immagine: il diagramma spot • Un sistema ottico ideale mostra le stelle nel suo piano focale come punti sia nella zona centrale, sia nella periferia. • In presenza di aberrazioni tali punti hanno la tendenza a divenire delle macchie più o meno distribuite a seconda della configurazione ottica, del tipo di lavorazione delle ottiche ed a seconda della posizione sul piano focale. • Per giudicare la qualità di immagine di un sistema ottico, il progettista dovrà calcolare e definire la natura e la distribuzione delle aberrazioni nei dintorni del piano focale. • Oggigiorno attraverso PC e sofisticati moduli di calcolo, è possibile ottenere un enorme contributo nella definizione dettagliata di tutte le concomitanze di aberrazione fornita da un particolare sistema ottico. La maniera più immediata ed intuitiva per rappresentare l’entità e la composizione delle aberrazioni è il diagramma spot il quale simula la forma, la dimensione e la distribuzione delle “macchie di luce” nella superficie dell’immagine Utilizzando le equazioni dell’ottica geometrica vengono determinati i percorsi di ipotetici fasci di raggi luminosi che giungendo dall’infinito attraversano il sistema di lenti e specchi fino ad arrivare al piano focale. Vengono così analizzati: 1) i fasci paralleli all'asse ottico in prossimità di quest’ultimo ed alla periferia del piano focale 2) i fasci inclinati rispetto all’asse ottico 3) i fasci di luce di differente lunghezza d’onda (colorazione) per valutare l’entità delle aberrazioni cromatiche 4) muovendo avanti e indietro il piano focale viene analizzata la posizione di miglior fuoco in funzione della distanza dall’asse ottico (curvatura di campo) Modalità di calcolo delle figure di scattering Le due sottostanti figure rappresentano su scala notevolmente ingrandita l’immagine di una stella in un telescopio Newton 200mm f/6 a circa 20 mm dal centro del piano focale (dall’asse del telescopio)
