BIPOLI IN SERIE-PARALLELO
Risoluzione dei circuiti con resistori in serie-parallelo
Per un circuito comprendente solo resistori collegati in serie o
in parallelo e alimentato su una coppia di morsetti, il calcolo
della resistenza equivalente, delle correnti e delle tensioni dei
singoli resistori si può effettuare con un algoritmo di calcolo
composto dai seguenti passi:
•
analisi della rete, con l’individuazione dei collegamenti
tra i bipoli;
•
riduzione al resistore equivalente dei gruppi di bipoli per
i quali è stato individuato il collegamento, fino ad arriva-
-re a un unico bipolo;
•
schematizzazione dei circuiti derivanti dalle varie
riduzioni effettuate;
•
calcolo delle correnti e delle tensioni per i vari circuiti
equivalenti, partendo dall’ultimo, fino a risolvere
completamente la rete; per tale calcolo si utilizzano la
legge di Ohm, i principi di Kirchhoff e le regole del
partitore di tensione e di corrente.
I seguenti esempi hanno lo scopo di chiarire quanto indicato:

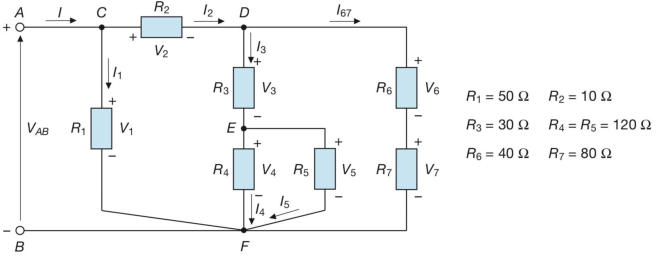

Data la rete resistiva di figura calcolare la resistenza equivalente tra i morsetti A e B;
calcolare inoltre le correnti e le tensioni nei vari resistori quando VAB = 50 V.
L’esame della rete mostra che:
• la corrente totale I si ripartisce, in corrispondenza del nodo C, nelle correnti I1 e I2
• nel nodo D la corrente I2 si divide nelle correnti I3 e I67;
• la corrente I3 si divide, a sua volta, nelle correnti I4 e I5 (nodo E); le due correnti sono
uguali, essendo R4= R5
• i resistori R6 e R7 sono in serie, in quanto interessati dalla stessa corrente I67;
• i resistori R4 e R5 sono in parallelo, soggetti alla stessa tensione VEF = V4 = V5

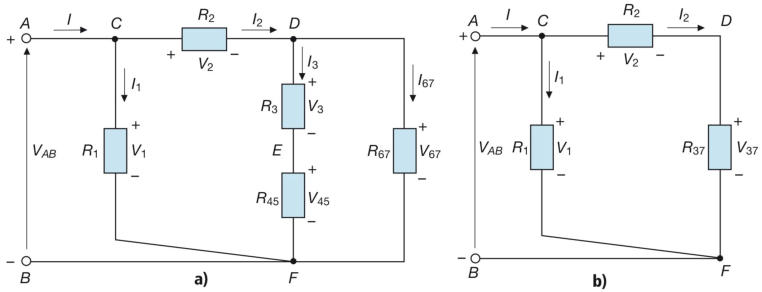

Eseguendo queste prime riduzioni si ottiene lo schema di figura (a), in cui non
compaiono più le tensioni V6 e V7 e le correnti I4 e I5
Successive riduzioni del circuito originale
Ulteriori riduzioni del circuito originale
Osservando la nuova rete si può
notare che:
• i resistori R3 ed R45 sono in
serie, in quanto percorsi dalla
stessa corrente I3
• la serie precedente è in paral-
-lelo col resistore R67, in quanto
ambedue soggetti alla tensione
VDF.
Effettuando queste riduzioni si
ottiene lo schema di figura (b),
dal quale risulta che i resistori R2
ed R37 sono in serie in quanto

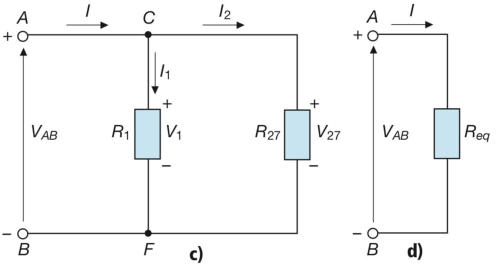

Si ottiene quindi lo schema di figura ( c ), in cui i resistori R1 ed R27 sono in parallelo
perché soggetti entrambi alla tensione VAB = VCF e quindi possono essere ridotti alla
resistenza equivalente Req (d).
Applicando le regole di riduzione valide per il collegamento in serie e per quello in parallelo
si ottiene:
interessati dalla stessa corrente I2.
Per il calcolo delle correnti e delle tensioni parziali si procede a ritroso, partendo dall’ultimo
circuito ottenuto e applicando le leggi viste finora (legge di Ohm, regole di partizione).
Dallo schema di figura (d) si ricava la corrente totale
Applicando la legge di Ohm agli schemi ( c) e (b) di figura, si ottiene:
La risoluzione del soprastante circuito, porta ai seguenti risultati:
Ritornando, infine, al medesimo schema, si calcolino le ultime grandezze incognite:
È possibile effettuare il controllo dei risultati ottenuti; nel caso in esame il primo principio
di Kirchhoff non è stato usato per la risoluzione e può quindi essere utilizzato per la
verifica, ottenendo le seguenti identità:
•
nodo C
•
nodo D
•
nodo F
Un altro modo per verificare i risultati ottenuti è quello di calcolare la tensione nota
VAB scegliendo un percorso opportuno sul circuito originario; tenendo presente che
VAC e VFB sono entrambe nulle perché relative a corto circuiti ideali, si ha:

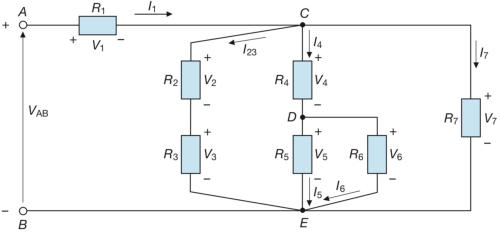

Per un ulteriore esempio, si calcoli la resistenza equivalente, le correnti e le tensioni dei
singoli bipoli per il sottostante circuito:

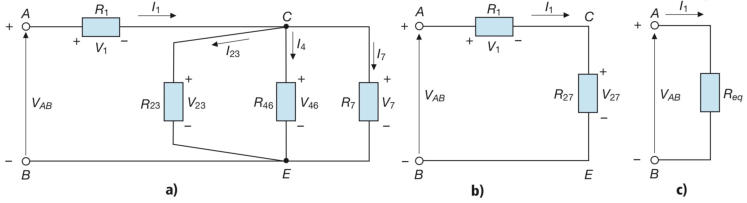

L’esame della rete consente di individuare i collegamenti di seguito indicati e di ridurre
progressivamente il circuito secondo gli schemi delle figure a, b, c:
• collegamento in serie di R2 ed R3 (riduzione alla R23);
• collegamento in parallelo di R5 ed R6 , il tutto in serie con R4 (riduzione alla R46);
• collegamento in parallelo tra R23, R46 ed R7 (riduzione alla R27);
• collegamento in serie tra R1 ed R27, con riduzione finale alla Req
Eseguiamo i calcoli:
In questo caso, non essendo nota la tensione VAB ma la corrente I7, si deve partire da R7,
ottenendo:
