Influenza della griglia sulla distribuzione del potenziale
IL TRIODO TERMOIONICO

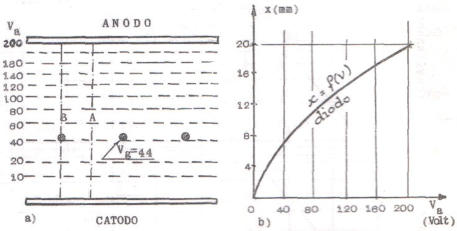

Distribuzione del potenziale per Vg = 44 Volt.
Il Triodo si comporta come un Diodo.
Consideriamo per semplicità il triodo ad elettrodi piani,
come è rappresentato nella soprastante figura.
Se il potenziale della griglia è quello che avrebbe la zona da essa occupata, la distribuzione
del potenziale sarebbe quella di un diodo, ovvero, essendo d la distanza placca-catodo :
Se invece la griglia è ad un potenziale più basso, come mostrato nella figura
sottostante,

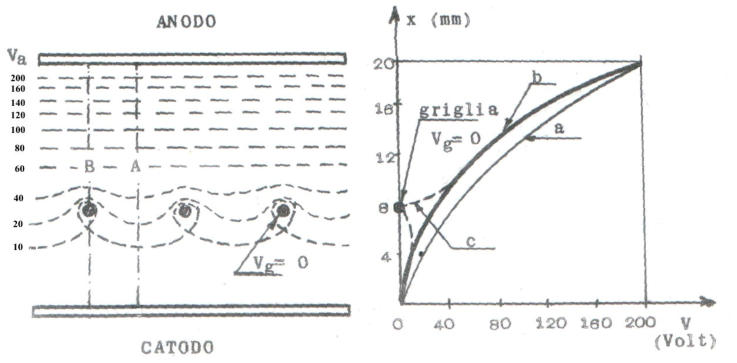

Distribuzione del potenziale per Vg = 0 Volt.
Curva a,x =
f(V) del diodo
Curva b,x =
f(V) sul percorso A
Curva c,x =
f(V) sul percorso B
nello spazio compreso tra due fili di griglia, lungo il percorso A, il potenziale è, a parità di
distanza dal catodo, più basso che nel caso precedente, come si può notare confrontando le
due figure soprastanti, la corrente è quindi minore di quella che si avrebbe se non esistesse
la griglia.
Supponendo trasurabile la velocità di emissione, gli elettroni non possono penetrare in zone
nelle quali il potenziale è nullo o negativo.
In sostanza è come se la superficie del catodo fosse diminuita, perchè questo non può emet-
-tere dalle zone tratteggiate, interessate da linee equipotenziali nulle o negative, come è
evidenziato nella figura che segue.

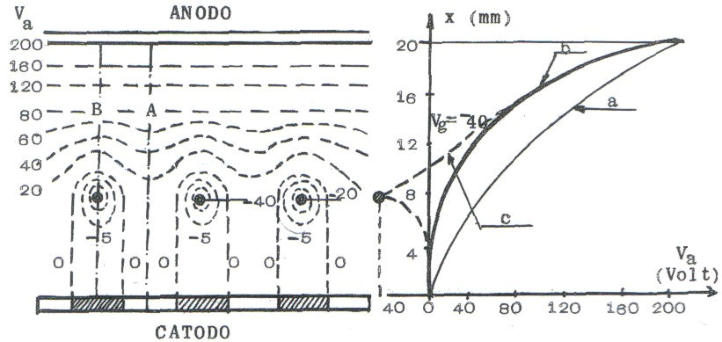

Distribuzione del potenziale per Vg < 0 Volt.
Curva a,x =
f(V) del diodo
Curva b,x = f(V) sul percorso A
Curva c,x =
f(V) sul percorso B

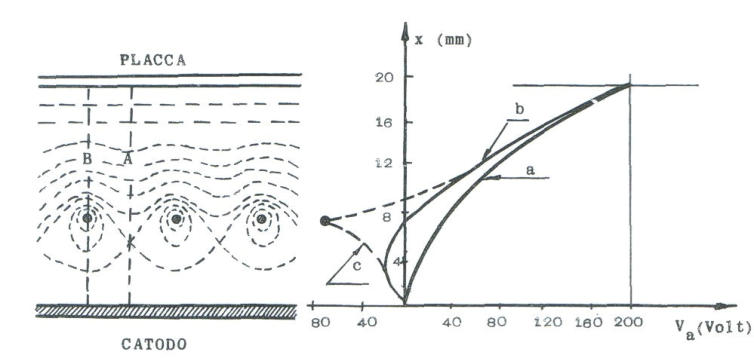

Distribuzione del potenziale in condizione di interdizione.
Curva a,x =
f(V) del diodo
Curva b,x = f(V) sul percorso A
Curva c,x =
f(V) sul percorso B
Il fenomeno descritto è meglio conosciuto con il nome di "effetto isola" e produce
disuniformità nella distribuzione della densità della corrente anodica.
E' quindi bene che non sia di entità considerevole in corrispondenza della tensione
di polarizzazione consigliata.
In genere nei tubi a struttura cilindrica l'effetto isola è più sentito quando la distanza
catodo-griglia diviene inferiore alla metà del passo dell'elica di griglia.
Come mostra l'ultima figura sopra rappresentata, quando la polarizzazione è quella
di interdizione, il catodo non può più emettere, perchè tutta la sua superficie è
lambita da linee di forza a potenziale negativo.
