Funzionamento di un Diodo con elettrodi cilindrici,
in regime di carica spaziale
STUDIO DI UN DIODO TERMOIONICO
Per semplicità si suppone che la lunghezza l degli elet-
-trodi sia elevata nei confronti del raggio massimo Ra e
non si considerano le zone prossime al contorno degli
elettrodi.
In accordo alle ipotesi poste, nello spazio catodo-placca,
il potenziale Vr = V, è solo funzione della distanza r
dall'asse Z.
L'equazione di Poisson che in coordinate cilindriche r, L
e z ha l'espressione generale:
si riduce, in questo caso, alla forma:
Quest'ultima relazione esprime la quantità di elettricità
contenuta nel volume elementare rappresentato nella

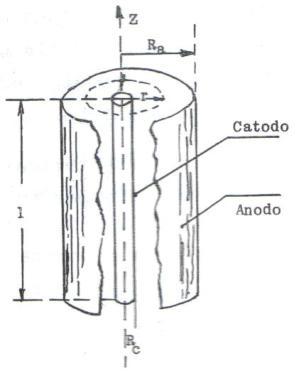

sottostante figura.
Indicando con dt il tempo impiegato dagli elettroni a
coprire la distanza df, con IdV la corrente entrante nel
volume considerato e con Ia ed Id = Ia/(2Brl), rispet-
-tivamente la corrente che attraversa il diodo e la
densità di corrente alla distanza r, poichè :
[b]
Combinando le relazioni [a] e [b], si ottiene:
[a]
e trascurando la velocità di emissione degli elettroni :
Sostituendo il valore di D dato nella soprastante relazione, la Legge di Poisson può
esser scritta come :
[c]
Per ragioni di brevità si omette l'integrazione dell'equazione differenziale così
ottenuta.
D'altra parte risulta intuitivo pensare che, analogamente a quanto avviene per un
diodo piano, la corrente sua funzione di Va 3/2. Unica differenza sostanziale sarà l
diversa espressione della perveanza p.
Il risultato per ε=ε0 è :
da cui
in cui è un parametro definito dalla serie :
Per comodità di calcolo nella sottostante tabella sono riportati i valori di in
funzione del rapporto a=Ra/Rc
aa
Hea
ding
Heaading
Hea
ding
Hag
1
0,00000
3
0,516
40
1,094
1,02
0,00039
4
0,666
45
1,095
1,04
0,00149
5
0,775
67
1,089
1,06
0,00324
6
0,837
100
1,03
1,1
0,00842
7
0,887
122
1,072
1,15
0,0174
8
0,925
200
1,056
1,2
0,0281
9
0,955
221
1,063
1,25
0,045
10
0,978
500
1,03
1,3
0,055
12
1,012
735
1,023
1,5
0,118
16
1,051
2000
1,000
2
0,276
20
1,071
22000
0,939
2,5
0,412
30
1,091
E' da osservare che assumendo =1 si commette un errore non superiore al 10%
per valori di a=Ra/Rc superiori a 7.
L'espressione della resistenza differenziale anodica ra può essere facilmente determinata
estraendo dalla relazione [3] quanto segue:
e per la [c] :
da cui
