RETI CON GENERATORI DIPENDENTI

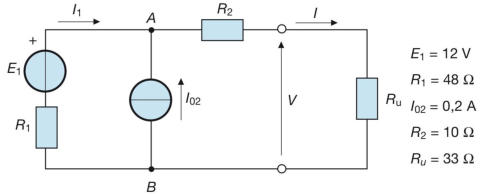

Data la rete di figura, calcolare:
• la corrente I e la tensione V applicando la sovrapposizione degli effetti;
• la corrente I e la tensione V mediante il generatore equivalente di Thevenin;
• le potenze e il rendimento del generatore equivalente che alimenta la resistenza di
carico;
• la tensione VAB e le correnti I e I1 applicando il teorema di Millmann;
• la corrente I e la tensione V col metodo del generatore equivalente di Norton.
[Risultati: I = 0,2375 A; I1= 0,0375 A; V = 7,83 V; VAB = 10,2 V; Pg= 5,13 W; Pu= 1,86 W;Pp= 3,27 W; η= 0,363]

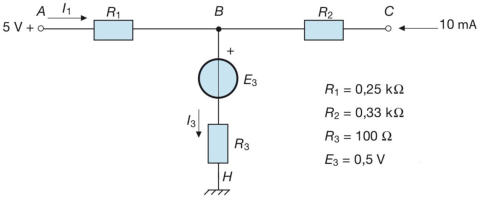

Calcolare le correnti I1 e I3 e le tensioni VBH, VCH e VAC del sottostante circuito
[Risultati: I1= 10 mA; I3= 20 mA; VBH = 2,5 V; VCH = 5,8 V; VAC = – 0,8 V]

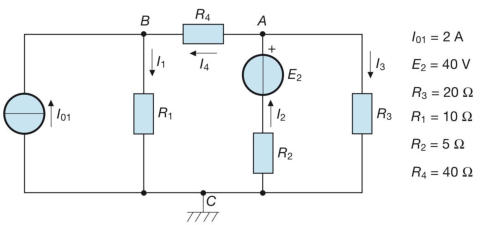

Calcolare le correnti nei lati della rete di figura , usando le equazioni di Kirchhoff
[Risultati: I1= 2,222 A; I2= 1,78 A; I3= 1,558 A; I4= 0,222 A]
Per la soprastante rete, calcolare il potenziale del nodo A rispetto a massa usando
il teorema di Millmann.
[Risultato: VA= 31,1 V]
Calcolare la corrente I3 nella medesima rete, usando la sovrapposizione degli effetti.
[Risultato: I3= 1,558 A]
Calcolare la corrente I4 nella solita rete, usando il teorema del generatore equivalente
di Thevenin.
[Risultato: I4= 0,222 A]
Calcolare la corrente I2 nella stessa rete, usando il teorema del generatore equivalente
di Norton.
[Risultato: I2= 1,78 A]
[Risultati: I1= 0,991 A; I2= 0,302 A; I4= 0,189 A; VAB = 15,1 V]

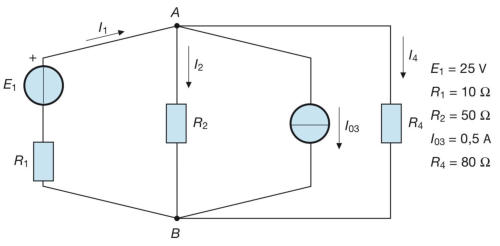

Dalla sottostante rete, calcolare:
• le correnti I1, I2 e I4 mediante i principi di Kirchhoff;
• la tensione VAB con il teorema di Millmann;
• la corrente I4 col metodo del generatore equivalente di Thevenin;
• la corrente I2 applicando la sovrapposizione degli effetti;
• la corrente I2 col metodo del generatore equivalente di Norton.

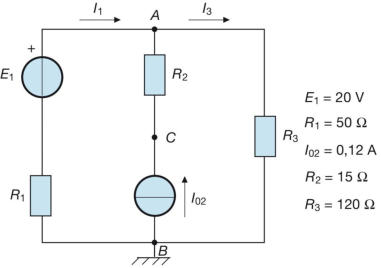

Per la sottostante rete, calcolare le correnti I1 e I3 e le tensioni VAB e VCB.
[Risultati: I1= 33 mA; I3= 153 mA; VAB = 18,36 V; VCB = 20,16 V]

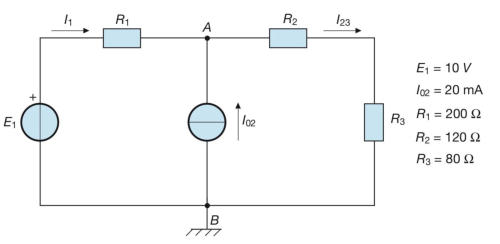

Per la sottostante rete, calcolare le correnti I1 e I23,
la tensione VAB, le potenze assorbite dai tre resistori e il
rendimento del bipolo attivo E1-R1.
Eseguire infine il bilancio delle potenze.
ESERCIZI DI VERIFICA DALLA
PRECEDENTE PAGINA
[Risultati: I1= 15 mA; I23 = 35 mA; VAB = 7 V; PR1= 45 mW; PR2=147 mW; PR3=98 mW; ηη1= 0,7]
